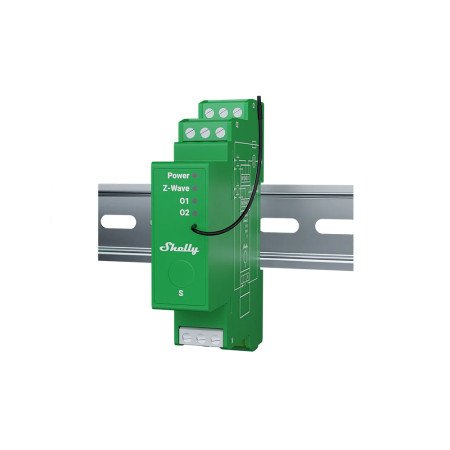

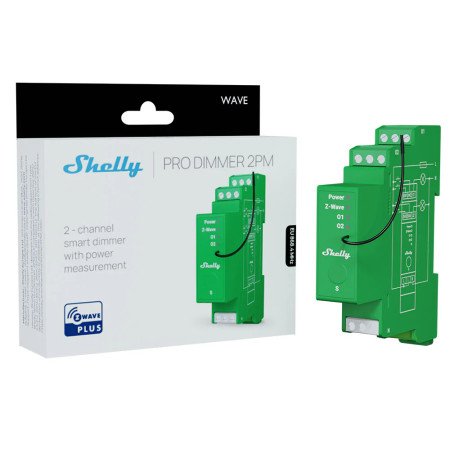

Shelly Wave Pro Dimmer 2PM EU – Dimmer smart Z‑Wave DIN 2 canali 200W/canale con misurazione consumi, trailing edge

Shelly Wave Pro Dimmer 2PM EU è pensato per installazioni da quadro in ambito residenziale e professionale: gestisce due linee luci dimmerabili in modo indipendente (O1 e O2), con report di consumo verso il gateway e funzioni avanzate di regolazione (min/max, fade rate, transizioni). Le associazioni Z‑Wave permettono anche controlli diretti tra dispositivi senza passare dal gateway, utile per ridurre latenza e aumentare affidabilità.

Caratteristiche principali

• Tecnologia: Z‑Wave (EU 868,4 MHz)
  • Sicurezza: Non sicuro, S0, S2 Unauthenticated, S2 Authenticated

• Gateway: necessario (non incluso)
  • Supporto SmartStart e OTA

• Montaggio: guida DIN

• Canali: 2 (uscite O1 e O2)

• Tipo dimmerazione: Trailing edge (bordo d’uscita)

• Potenza max uscita: 200 W per canale

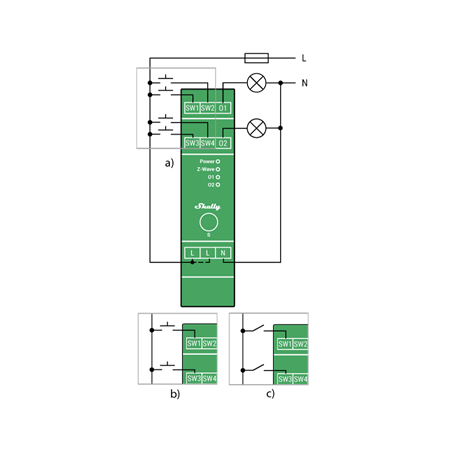

• Ingressi comando: 4 (SW1–SW4) per interruttori/pulsanti

• Modalità input: toggle / edge / momentaneo / distaccato, più modalità doppio pulsante (SW1+SW2 e SW3+SW4)

• Controlli luce: luminosità min/max, velocità di dissolvenza, durata transizione

• Report energetici: W e kWh (parametri dedicati per soglia % e intervallo minimo)

• Ripetitore Z‑Wave: sì (rete mesh)

Calibrazione (importante)

• Obbligatoria la prima volta che colleghi il dispositivo a una lampada dimmerabile o quando sostituisci la lampada

• Avvio calibrazione via gateway (Parametro 78 per O1, 89 per O2) o da pulsante S

• Durante la calibrazione il LED giallo lampeggia

Protezioni e sicurezza

• Surriscaldamento: soglia indicata 80°C per >5s → spegne uscite + notifica

• Sovratensione: oltre 278 V AC (240V +15%) per >5s → spegne uscite + notifica

• Sovracorrente: indicata come 0,9A +15% per >5s per canale (O1/O2) → spegne uscita + notifica
  • Nota: questo valore è “strano” rispetto ai 200W/canale; lo riporto come da testo, ma ti chiedo conferma sotto.

Carichi supportati (per canale)

• LED dimmerabili: fino a 200 W

• Incandescenza: fino a 200 W

• Alogene: fino a 200 W

• Trasformatore a nucleo di ferro + incandescenza bassa tensione: fino a 200 VA

• Trasformatori elettronici dimmerabili: fino a 200 W

Specifiche principali

• Alimentazione: 110–240 V AC, 50/60 Hz

• Consumo dispositivo: < 0,3 W

• Protezione esterna consigliata: 10 A, curva B o C, 6 kA, classe limitazione energia 3

• CPU: Z‑Wave S800

• Portata: fino a 40 m indoor (dipende dalle condizioni)

• Dimensioni: 94 x 19 x 69 mm

• Peso: 75 g

• Colore: lime

Ideale per

• Quadri elettrici con 2 linee luci dimmerabili (residenziale, hotel/MDU, retail, uffici)

• Progetti Z‑Wave dove serve anche estensione rete mesh (ripetitore) e controllo preciso della luminosità

• Installazioni che richiedono report energetici e automazioni via gateway
